DRAHTHEFTER ZH – BEWÄHRTE TECHNIK AUF EIN MINIMUM REDUZIERT

Mit den BAHMÜLLER Drahtheftmaschinen erhalten Sie bewährte Technik, die auf ein Minimum reduziert ist. Der Fokus der Baureihe ZH liegt auf Arm- oder Tischhefter in Ständerbauweise und ist Bestandteil einer jeden Musterabteilung.

Mit den BAHMÜLLER Drahtheftmaschinen werden die Materialien Wellpappe und Vollpappe durch Heftklammern aus Flachdraht formschlüssig verbunden.

Der Heftkopf ist im Winkel von 30° auf dem Heftarm montiert, um die gewünschte Schrägheftung zu erzeugen. Dadurch wird der Reißverschlußeffekt minimiert. Die Konstruktion der Maschine erlaubt Ihnen das Verarbeiten aller gängigen Wellpappenqualitäten bis hin zur Schwer-Wellpappe mit 25 mm Heftgutstärke.

AUFBAU UND WIRKUNGSWEISE

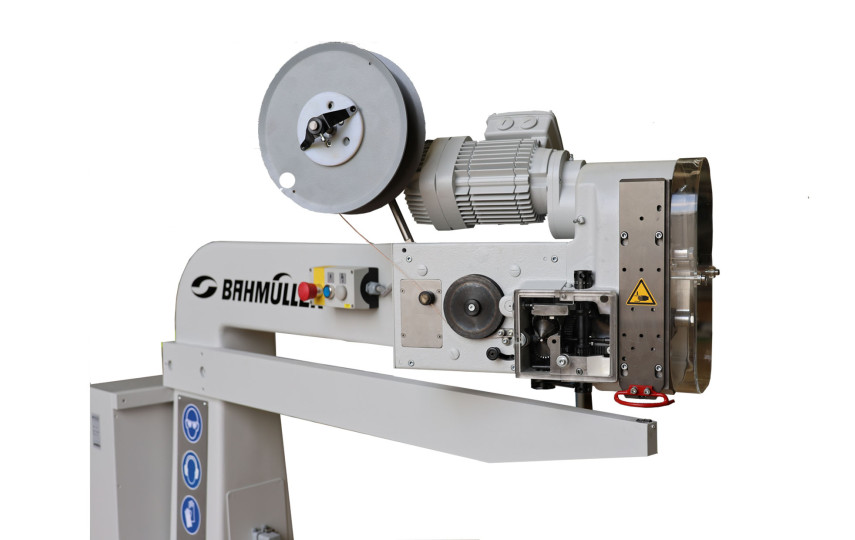

Die Heftmaschine besteht aus einem Maschinenständer, Heftarm und dem Heftkopf.

Der Antrieb erfolgt motorisch über ein Zahnradgetriebe. Das Vorschubgetriebe führt den gerichteten und gereinigten Flachdraht dem Heftklammerwerkzeug zu.

Der im Heftkopf befindliche, auf die Klammerschenkellänge voreingestellte Messerträger, schneidet den Draht auf die gewünschte Läng. Im Werkzeug wird die Klammer geformt und in das Heftgut getrieben. Das Umlegen der Klammerschenkel erfolgt über die Heftpfanne.

DRAHTHEFTER ZH VORTEILE

  • Kleine Baugröße
  • Geringer Verschleiß
  • Verwendung unterschiedlicher Drahtabmessungen
  • Universell einsetzbar

Geeignet für
Well- und Vollpappe aller gängigen Qualitäten

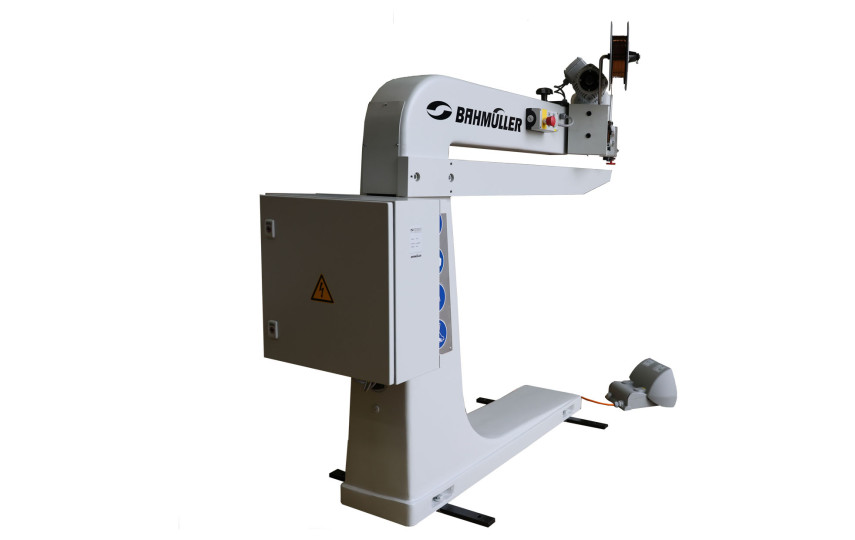

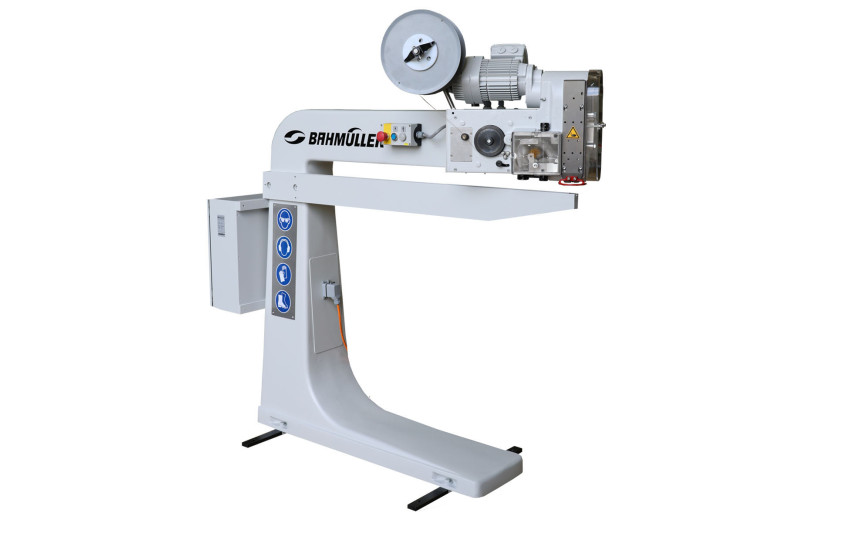

ARMHEFTER ZH 23

Das rotierende Werkzeug sorgt beim Armhefter ZH 23 für eine hohe Klammerleistung, bei geringem Verschleiß. Der große Hub von 25 mm ermöglicht Ihnen das Verarbeiten schwerster Wellpappe. Die Klammerschenkellängen können zwischen 8 und 33 mm stufenlos auf die Anforderungen eingestellt werden.

TECHNISCHE DATEN ZH 23

Ausladung

1250 mm

Standardheftleistung

300 Klammern/min

Heftgutstärke

bis 25 mm

Klammerbreite

15mm oder 18mm

Stromaufnahme

0,25 KV/A

Nettogewicht

ca. 400 kg

Platzbedarf

Länge: 1660 mm

Breite: 430 mm

Höhe: 1580 mm

TISCHHEFTMASCHINE ZH 29

Die BAHMÜLLER Heftmaschine ZH 29 wird mit einem Heftschuh und einem Auflagetisch ausgerüstet, um größere Zuschnitte leichter handhaben zu können. Dadurch erreichen Sie eine erhöhte Bedienerfreundlichkeit. Der Vorschub wird manuell vom Bediener bestimmt.
